Щит одностороннего обслуживания ЩРО-94 (улучшенный аналог ЩО-70)

Щит одностороннего обслуживания ЩРО-94 (улучшенный аналог ЩО-70) Предназначены для приема и распределения электрической энергии трехфазного переменного тока, частотой 50 Гц и защиты от перегрузок и токов короткого замыкания отходящих линий.
Купить

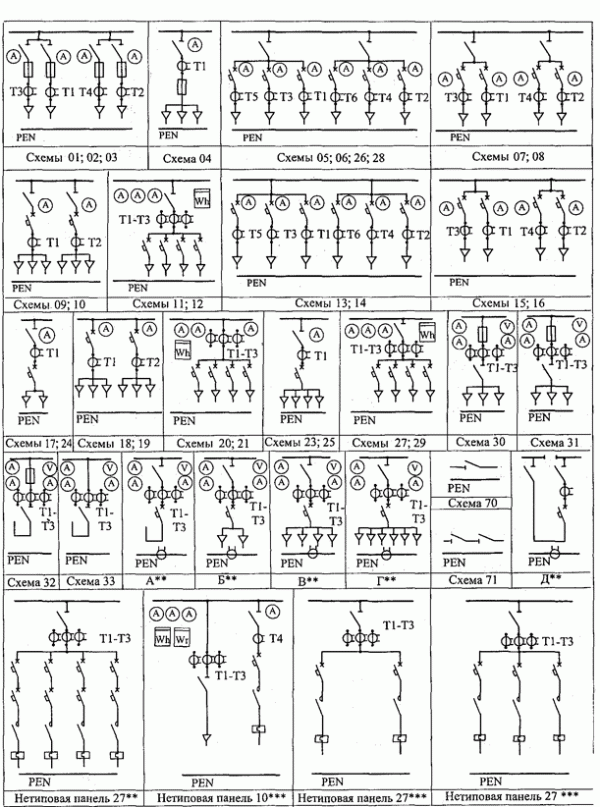

   Кроме панелей, указанных в табл.выпускаются нетиповые панели с аппаратурой управления, а также панели по схемам:
• 90 - с аппаратурой АВР;
• 93 - панель диспетчерского управления уличным освещением (для главного пункта управления освещением);
• 94 - панель диспетчерского управления уличным освещением (для промежуточного пункта управления освещением);
• 95 - торцевая;
• 96 - щиток учета активной и реактивной энергии.
В панелях установлены трансформаторы тока ТНШ, Т-0,66.

Панели ЩРО-94 предназначены для приема и распределения электрической энергии трехфазного переменного тока, частотой 50 Гц и защиты от перегрузок и токов короткого замыкания отходящих линий.

Наименование параметра Значение параметра
Номинальное напряжение, В 380
Род тока переменный
Номинальный ток сборных шин, А до 2500А
Ток электродинамической стойкости, кА 50
Ток термической стойкости, кА (в течение 1с) 20
Число отходящих линий 1,2,4,6
Габаритные размеры, мм:
высота
ширина
глубина

2200(600*)
830,1030(600*)
600(240*)
Массапанели кг, не более 250
Вид оболочки и степень защиты щитов по ГОСТ 14254-80:
со стороны фасада и торцевых стенок
с остальных сторон


IP 20
IP 00
Выполнение ввода 380В Кабельный (снизу), сзащитой от замыканий на землю; Шинный(сверху), с защитой от замыканий наземлю
Типы панелей Вводные,
секционные,
линейные,
учета активной и активно-реактивной энергии,
уличного освещения,
торцевые
Cпособ установки автоматических выключателей Стационарные выключатели, выдвижные, втычные.
Климатическое исполнение У3
Высота над уровнем моря не более, м 1000
Температура окружающего воздуха, С -45° +40°
Тип атмосферы II по ГОСТ 15150-69, не взрывоопасная, не содержащая химически активных газов и паров в концентрациях.
